８桁周波数カウンタ 製作レポート

----- この８桁周波数カウンタの特徴 -----

• 0.1Hz〜10MHzまで測定できる
• 1/1000プリスケーラ内蔵により1GHzまで測定できる
• 周期の測定ができる
• Ａ入力とＢ入力の周波数比の測定ができる
• Ａ入力とＢ入力の入力時間幅の測定ができる
• ユニットカウンタとして使用できる

----- 部品表 -----

• ８桁万能周波数カウンタキット（1/1000プリスケーラ付き）（秋月のキット）
• ＢＮＣコネクタ　４個
• ３接点４回路ロータリースイッチ
• ４接点３回路ロータリースイッチ
• ６接点２回路ロータリースイッチ
• 押しボタンＳＷ（ロックタイプ）
• 押しボタンＳＷ（モーメンタリタイプ）
• 波形ＳＷ
• 電源トランス６Ｖ〜１２Ｖ５００ｍＡ
• ヒューズホルダ
• ヒューズ１Ａ
• ２５φつまみ
• ５０Ωシールド線1.5D-2V
• ケースＦＭ−１Ｓ（２５０×１００×１５０）

----- 回路図 -----
回路図をみる

----- 組み立て手順 -----


まず、キットの説明書に従い基盤を組みます。
1/1000プリスケーラはパターン面に小さな部品を付けるため結構根気がいります。
また、７セグメントLEDの上部の空きスペースに単位表示用のLEDを取り付けました。


今回ケースはＦＭ−１Ｓを使用しました。
ケースの加工は部品の配置を考えながら現物に合わせながら加工していく。

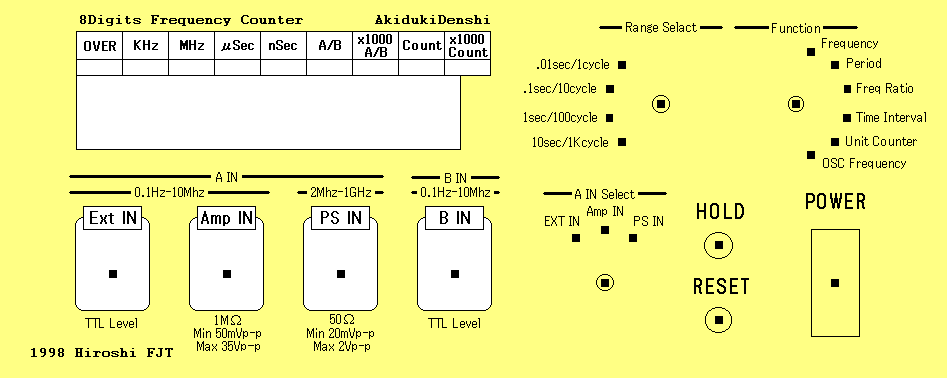

正面の部品の位置はフロントパネル原図を参考してください
また、基板を乗せる中仕切りのアルミ板をコネクタやスイッチがあたらないように加工しておきます。
違うケースを使う場合はそれぞれケースに合わせてお好みで加工してください(^^)

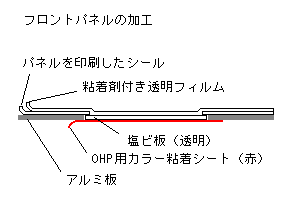

フロントパネル用のアルミ板の加工をします。
穴位置はケースの位置と同じようにします。
今回私は、Windows95付属のペイントを使ってフロントパネルをデザインし、それをシールに印刷しアルミ板に張りました。
保護のためにその上から透明の粘着シートを張りました。
LED用の窓に透明の塩ビ板をはめ込み、その裏に赤色の粘着シートを張りました。
透明の粘着シートは本などの保護用の物を使用し、赤の粘着シートはOHP用の物を使用しました。いずれもDIYセンターや大きめの文具店で手に入ると思います。
また赤い塩ビ板を使用して裏は透明の粘着シート、もしくは何も張らないと言う方法もあると思います。
フロントパネル原図をみる


スイッチ類やコネクタをケースに取り付け、基板から配線を伸ばす。
信号入力の配線（基板−コネクタ、基板−プリスケーラ−コネクタ）の配線はシールド線を使った方が測定中、雑音等の影響を受けない様になります。
押しボタンＳＷはリセット用がモーメンタリタイプを、ホールド用にロックタイプを使用します。
単位表示用のLEDの配線は追加回路の回路図を参考にしてください。
結構入り組んだ配線になると思いますので根気がいります。

完成

----- 使用方法 -----
調整方法は組み立て説明書を参照してください。
