　PCA-6151　製作レポート

ページ１……PCA-6151のスペック～パーツ～Fujitsuノート用ポートリプリケータN609分解～FDD変換コネクタ
ページ２……ケース組み立て
ページ３……PCA-6151 使用方法～その他情報～参考リンク

----- PCA-6151のスペック -----

CPU Pentium 200MHz
(Intel Pentium 75/90/100/120/133/150/166/200MHz)
(AMD K5, Cyrix M1)
BIOS AWARD 128 KB memory; supports plug and play
チップセット SiS 5596/5513
メモリ 72pin EDO SIMM 16MB×2
(Normal or EDO DRAM 1MB～64MB)
VGA PCI VGA SiS 5596 D-sub 15pin(F) 最大1204x768 256Color　メインメモリの2～4MBを使用
シリアルI/F 16C550(UART)互換 50～115.2Kbps
COM1 D-sub 9pin(M) RS-232
COM2 10pin RS-232/422/485 ジャンパ選択可
パラレルI/F 26pin
SPP/EPP/ECP BIOS選択可能
IDEインターフェース 44pin×1(狭ピッチ)
最大8.4GB
PIO mode4
DMA bus-master mode
FDDインターフェース 34pin×1
PS/2コネクタキーボード＆マウス
PC104×1

----- パーツ -----

PCA-6151
2.5インチHDD　5GB
SIMM 32MB×2
ノート用CD-ROMドライブ＋ノート用FDDセット(Fujitsuノート用ポートリプリケータN609)
- 薄型CD-ROM
- 薄型FDDとそのケーブル、コネクタ
- 25mm角ファン
薄型CD-ROM用変換コネクタ
SMTコネクタ変換基板(1.0mmピッチ)
5Vスイッチング電源(10A)　VS50B-5
12Vスイッチング電源(0.85A)　VS10B-12
電源スイッチ
リセットスイッチ
IDEケーブル
FDDケーブル
ドーターカード(ジャンク)
コネクタ付きのLED(電源ランプ・HDDアクセスランプ)
キーボード・マウス分岐ケーブル
ケース用のアルミ板・アルミＬアングル等

----- Fujitsuノート用ポートリプリケータN609分解 -----

吉野電装の通販で、「ノート用CD-ROMドライブ＋ノート用FDDセット」を注文したところ、実際には「Fujitsuノート用ポートリプリケータN609」が届いた。
値段的には同じであるし、実際にサイトで紹介してあるとおり松下製ＵＪＤＡ１３０(CD-ROM)とFD05HG(薄型FDD)、長めのFDDケーブルを取ることができたので、多分これであっているんでしょう。
他にもファンやコネクタ類、根気があればPCカード用スロットまで取れるでしょう。
とりあえずまずはリプリケータを３枚におろし必要なパーツを取り出します。

今回はFDD、FDD用ケーブル、コネクタ、CD-ROMとそれぞれの取り付けネジ、25mm角ファンを使用しました。

それにしても保護された状態とあるが製品そのままじゃないか(汗)

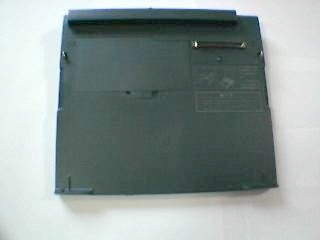

ポートリプリケータN609

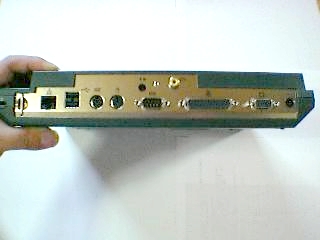

背面のコネクター類

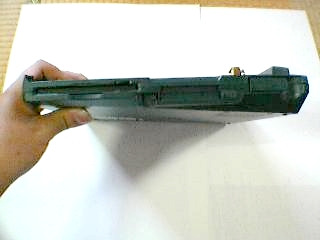

右側面にFDDとPCカード用スロット

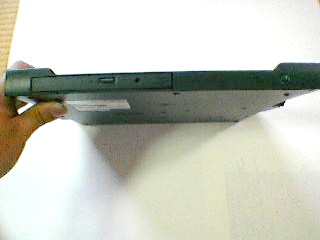

正面にCD-ROM

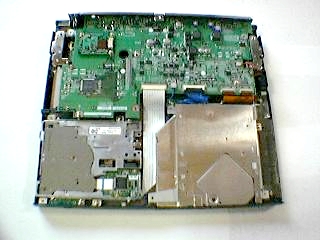

裏蓋を取り外したところ

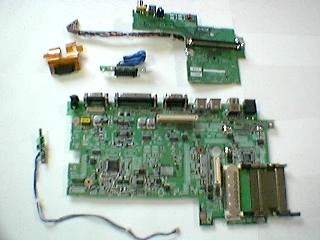

取り外した基板類

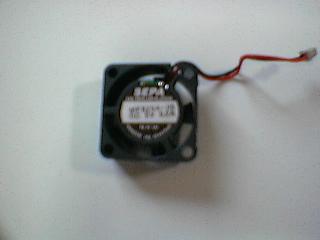

取り外したファン。これは電源用のファンに利用する。

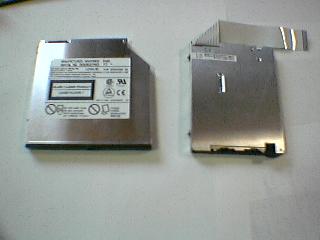

取り外したCD-ROMとFDD

----- FDD変換コネクタ -----

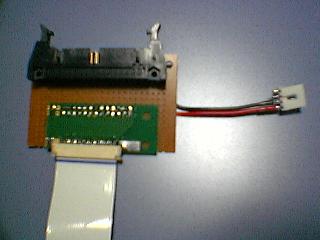

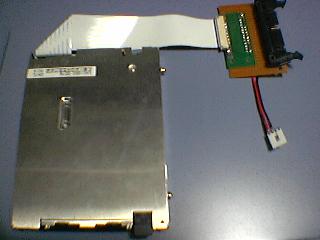

SMTコネクタ変換基板(1.0mmピッチ)とリプリケータの基板から取り外したコネクタを使用し、FDD用の変換コネクタを製作する。

ＦＤＤピン接続

標準サイズFDD	薄型FDD	信号名
－－－	1,3,5	VCC(+5V)
奇数ピン	17,19,21,23,25	GND(-)
8	2	index
14	4	Drive Select A
34	6	Disk Change
10	10	Motor Enable A
18	12	Direction
2	13	High Density
20	14	Step Pulse
22	16	Write data
24	18	Write Enable
26	20	Track 0
28	22	Write Protect
30	24	Read Data
32	26	Head Select
